分层办公室综合布线和"一栋楼拉几根线"完全不是一回事。它的核心思想是星型分层拓扑：每个楼层（或每 800~1000 ㎡）设置一个分配线间 IDF（对应国标 FD 楼层配线架），所有工作区信息点先汇聚到本层 IDF，再通过垂直主干连到主配线间 MDF（对应国标 BD），形成"工作区 → FD → BD"的三级结构。这样做的最大好处是：任何一次工位调整、端口变更，只在楼层配线架跳线即可，永久水平链路不动，故障隔离、运维清爽。
下面按设计顺序拆开讲。
一、先算信息点密度，别凭感觉
GB 50311-2016 建议每 10 ㎡ 工作区至少 2 个信息点。实际办公室建议：
普通工位：1 人 1 数据 + 1 语音，即每工位 2 个信息点
甲级写字楼高密工位：每工位 2 数据 + 1 语音，再预留 15%~20% 冗余

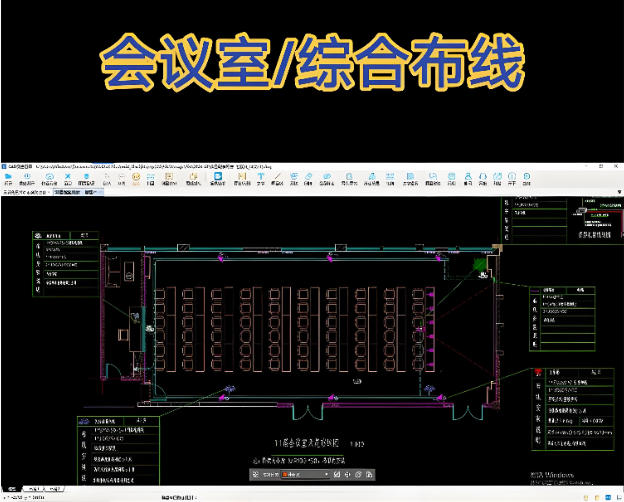

会议室：每间预留 4~8 个数据点 + 地插
AP 点位：吸顶式 Wi-Fi 6/6E，间距 8~12 米均匀覆盖
监控/门禁：纳入统一布线规划，监控每 8~10 米一个半球，门禁读卡器距地 1.3~1.5 米
冗余一定要留。后期加工位再加布点，成本是同面积初始布点的 3 倍以上。
二、分层拓扑：MDF / IDF 怎么摆
1. 主配线间 MDF（BD）

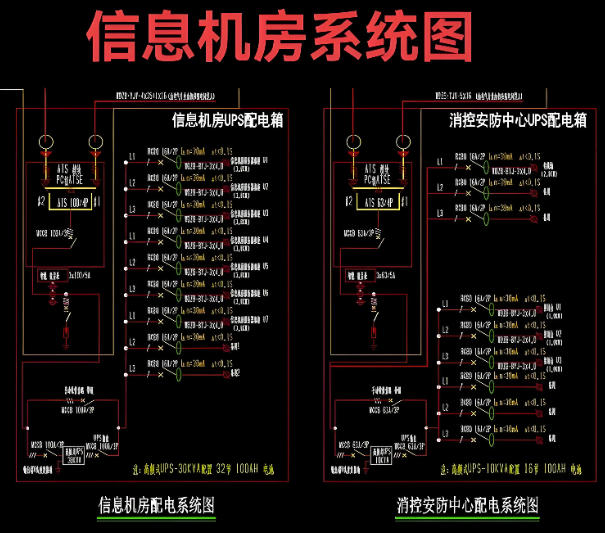

放置核心交换机、防火墙、路由器、光纤配线架、UPS 等设备。选址原则：
靠近建筑几何中心，缩短垂直主干距离
远离变配电室、电梯机房，减少电磁干扰
层高 ≥ 2.6 米，承重 ≥ 600 kg/㎡，配备精密空调（22±2℃，湿度 40%~60%）
2. 楼层分配线间 IDF（FD）
每层或每 800~1000 ㎡ 设 1 个，这是分层设计的灵魂。
建筑超过 5 层时，每 3 层设一个 IDF，可有效控制水平线缆长度
面积 6~10 ㎡ 起步（纯布线场景 ≥3 ㎡ 即可）
位置：楼层中部、靠近弱电井道，避免设在卫生间或空调机房正上方
环境：专用空调 18~24℃、湿度 40%~60%，配置双路 PDU 接入 UPS
机柜：42U 标准服务器机柜（600×600 或 800×800 mm），配线架分区独立——网络 / 光纤 / 语音 / 监控分别设架
IDF 必须单独接地，接地电阻 ≤ 4 Ω，光纤入户端加强芯接地
这是布线量最大、也最容易出问题的部分。

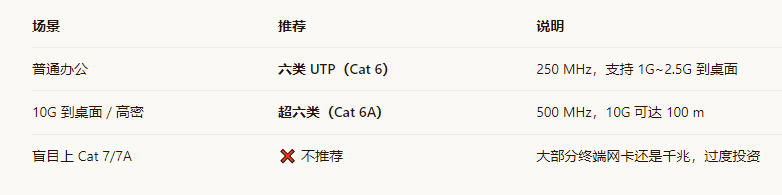

线缆选型图：
关键规范：
水平缆线单段长度 ≤ 90 米（加上两端跳线各 5 米，总信道 ≤ 100 米）
86 型双孔/四孔面板，信息插座距地 30 cm，与电源插座保持 ≥ 200 mm 间距
强电桥架与弱电桥架平行间距 ≥ 300 mm，交叉处 ≥ 100 mm 且用金属隔板隔离
桥架内线缆填充率 ≤ 40%，预留扩容空间；绑扎每 1.5 m 一道，用魔术贴不用尼龙扎带
弯曲半径：Cat 6A 静态 ≥ 4 倍线径，动态 ≥ 8 倍线径
分色管理：数据(蓝)、语音(灰)、监控(黄)、门禁(绿)
四、垂直主干子系统：IDF 到 MDF
国标明确要求干线子系统信道应由光缆和光连接器件组成。
推荐配置：
数据主干：6 芯或 12 芯单模光纤 OS2，每层 12~24 芯，实际使用 4~6 芯，其余备份
语音主干：3 类大对数 UTP（50~100 对） 作为备份
光纤两端预留 5~10 米余量，盘绕在配线架底部
敷设原则：
星型拓扑，从 MDF 向各 IDF 辐射，无转接点（不允许 CP 集合点）
BD 到 FD 布线距离不应超过 500 m
在专用封闭通道（弱电竖井）内敷设，严禁与电梯、供水、供气、供暖、强电等竖井合用
光缆拐弯曲率半径 ≥ 30 cm，禁止直角拐弯
高层建筑必须选用阻燃等级达标的线缆（CMP/CMR）
五、管理与标识：三分做、七分管
这是分层设计能长期可用的关键。
标签格式：楼层-房间-序号，如 F03-R021-04
配线架端口与信息点一一对应，用标签机打印覆膜标签，严禁手写
色标 + 编号 + 用途三重标识
交付文档：配线架对应表（Excel）、机柜 U 位布局图（Visio）、监控点位图（CAD）、AP 热力图、Fluke 测试报告
六、测试与验收
每条链路必须用 Fluke DSX 系列 等专业仪表认证测试：
接线图、长度（≤ 90 m）、插入损耗、回波损耗
近端串扰 NEXT、衰减串扰比 PS ACR-F
延迟偏差 ≤ 50 ns
测试通过率必须 100%，不合格链路重新敷设，严禁用转接头补救
一个典型的 10 层办公楼方案（参考）
假设标准层 1500 ㎡、约 80 个工位：
MDF：设在 2 层或 B1 层，42U 机柜 ×2（数据+语音），核心交换机、UPS、精密空调
IDF：每 3 层 1 个，共 4 个（1-3F / 4-6F / 7-9F / 10F），每个 42U 机柜，接入交换机 + 光纤配线架 + 110 语音配线架
水平：Cat 6 UTP，每工位 2 信息点，每层约 160 点
主干：每层 12 芯 OS2 单模 + 50 对 3 类大对数，从各 IDF 到 MDF 星型辐射
AP：每层 4~6 台 Wi-Fi 6 吸顶 AP，PoE 供电
这样一套下来，未来 10~15 年的带宽升级（只要不换光纤）都能从容应对，且任何工位调整都不用重新拉线。
