智慧停车系统设计施工方案起秀解析
一、项目规划与设计原则
（一）前期调研与规划
全面收集停车场基础数据，包括建筑平面图、消防设施布置图、强弱电管线图、地面材质及结构说明、周边道路及交通流量数据等，同时调研停车需求、目标用户群体停车习惯与需求，以此明确项目目标与实施路径。
依据《智慧城市 智慧停车》系列国家标准、《智慧共享停车系统通用技术要求》等规范，结合停车场类型（地面、地下、立体等）确定系统整体架构，不同类型停车场在设备选型、布局及施工运维标准上需差异化设计。例如立体停车库需重点考虑停车位密集度与车辆进出效率，地下停车库需关注排水、通风和照明等配套标准。
（二）设计原则
稳定性：选用工业级设备，如具备IP55防护等级、可在-20℃至60℃稳定工作的车牌识别一体机，配置双电源冗余、RAID1磁盘阵列的管理服务器，确保系统平均无故障工作时间（MTBF）≥10万小时。
实用性：满足不同车主需求，实现无感入场、自动计费、线上支付、车位预约、反向寻车等功能，操作界面简洁易懂，支持“上海停车”等官方平台及微信、支付宝等多渠道缴费。
安全性：遵循信息安全技术网络安全等级保护基本要求二级及以上标准，配置防火墙、入侵检测系统及网络隔离设备，同时在设计初期融入数据加密、隐私保护机制。
弹性化：采用分层架构（前端感知层、网络传输层、云端处理层），支持设备扩展、功能迭代及OTA升级，可适配未来新型车牌识别、车路云协同等技术。
二、系统整体架构设计
（一）层级结构
采用终端感知层-边缘计算层-云端应用层三级架构：
终端感知层：部署地磁检测器、高清车牌识别一体机、超声波车位探测器、道闸雷达（触发雷达+防砸雷达）等设备，实时采集车位状态、车辆信息、车辆通行轨迹等数据。
边缘计算层：通过停车场内边缘服务器完成数据预处理、设备联动控制及断网续传功能，支持512GB扩展、72小时断网缓存，确保断网时系统正常运行。
云端应用层：构建智慧停车管理平台，具备车位预约、无感支付、大数据分析、停车诱导、监管溯源等功能，支持≥500路设备接入和≥10万条/天数据处理能力。
（二）网络拓扑
主干网络采用万兆光纤环网架构，接入层采用千兆PoE交换机，支持IEEE802.3af标准供电，重要设备（道闸控制器、服务器）采用有线连接，移动巡检设备及手持终端采用Wi-Fi6无线接入，无线信号覆盖强度不低于-75dBm。
数据传输遵循公共安全视频监控联网系统技术要求，采用TCP/IP的Socket协议进行实时数据交互，视频流采用H.265编码格式，确保数据传输稳定、高效。
（三）核心子系统设计
车牌识别子系统：采用改进型YOLOv5模型，综合识别率≥99%，支持新能源车牌、港澳车牌识别，配备1/2.7英寸CMOS传感器、25帧/秒动态补光功能，可在逆光、低光、雨雪雾霾等环境下清晰识别车牌，记录车牌颜色、车辆类型、高清晰图像等信息。
停车管理子系统：支持永久用户白名单管理、临时车辆自动计费，采用分段累进计费规则，同时提供错峰共享按月计费服务；具备车辆进出场自动抬杆、超时提醒、欠费追缴等功能，可区分内部车辆、外来车辆和特殊车辆。
车位引导与反向寻车子系统：通过超声波车位探测器、电子诱导屏实时发布空车位信息，车主可通过APP或场内终端查询车位位置、规划寻车路径，提升车位利用率与通行效率。
三、施工准备与场地勘测
（一）技术资料准备
收集并熟悉停车场建筑平面图、消防设施布置图、强弱电管线图、地面材质及结构说明、周边道路及交通流量数据，绘制系统布置图、管线敷设图等施工图纸。
（二）现场准备
清理施工场地，用C30混凝土浇筑安全岛并预埋基础件，设置施工围挡、警示标识，配备消防器材和个人防护用品。
复核设备参数，确保采购设备符合设计要求，备齐线缆、管材、连接件等辅材^。
（三）关键设备定位

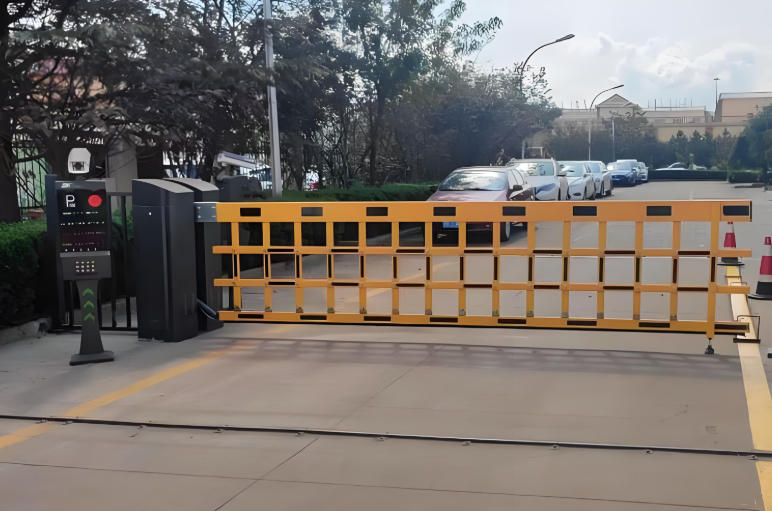

道闸及读卡设备：车道宽度不小于3米，最佳为4.5米；读卡设备距道闸距离2.5-3.5米，地下停车场读卡设备尽量置于水平地面，道闸上方有阻挡物时选用折杆式道闸，折杆点位置为阻挡物高度-1.2米。
岗亭与控制主机：有临时车辆的停车场，岗亭设于出口且面积不小于4平方米；控制主机优先安放于岗亭内，无岗亭则置于中控室，与出入口读卡设备距离不超过200米^。
摄像机：安装高度为2-2.5米，视角针对车辆读卡时的车牌位置，选用自动光圈镜头，支持图像对比功能。
四、施工流程与规范
（一）管线敷设
对照系统原理图及管线图理清信号属性、流程及设备供电要求，确保线缆弯曲半径、间距符合规范，避免与强电线路同管敷设，防止电磁干扰。
线缆穿管后做好标识，预留足够长度以便设备连接，管线接口处进行密封处理，防止进水、进尘。
（二）地感线圈施工
施工规范：线圈切槽需在坚实路基上，避开破损路面、混凝土拼缝，周围0.5m内无大量金属、1m内无220V以上供电电路；接入不同车检器的线圈间距≥1.3m，接入同一车检器的线圈间距≥0.5m。
施工步骤：
线槽定位：线圈长边距离车道边缘0.6-1m，总长≤5m；普通车辆通行线圈宽1m，特殊车辆通行线圈宽1.5m。
线槽切割：宽度4-8mm，深度50-80mm，断面齐整，锐角部位倒角，矩形各边不切割到底。
线圈敷设：采用耐高温、耐磨损线缆，敷设后做好绝缘处理，浇筑沥青或混凝土密封线槽。
（三）设备安装与调试
设备安装：道闸、车牌识别一体机、超声波车位探测器等设备需保持水平度和垂直度，固定牢固；道闸雷达分别安装于车道触发区和道闸杆下方，触发雷达监控车辆到来，防砸雷达防止闸杆砸车、砸人。。单机调试：逐一测试设备功能，如车牌识别准确率、道闸升降速度、地感线圈灵敏度、雷达探测范围等，确保设备正常运行。
系统联调：模拟车辆进出场、缴费、车位预约、反向寻车等全流程场景，测试设备联动性、数据传输稳定性、平台功能完整性，针对极端场景（如高峰车流、断网、设备故障）进行压力测试。
五、测试验收与运营维护
（一）测试验收
功能测试：验证系统所有功能是否符合设计要求，包括车牌识别、计费、支付、车位引导、数据统计等。
性能测试：测试系统响应速度（如车牌识别鉴权响应≤160毫秒）、通行效率（提升40%以上）、数据处理能力等。
验收交付：出具完整的测试报告、竣工图纸、设备说明书等资料，组织甲方、施工方、监理方共同验收，签署验收合格文件。
（二）运营维护
日常运维：建立运维台账，定期巡检设备、排查故障，清洁设备表面、检查线缆连接，确保系统稳定运行。
数据管理：定期备份系统数据，分析停车大数据，为优化停车资源配置、调整收费标准提供依据^。
升级迭代：根据技术发展及用户需求，及时更新系统软件、升级设备功能，如通过OTA升级适配新型车牌、优化识别算法。
