随着工业4.0和智能制造的快速发展，新厂房弱电系统作为信息化基础设施的核心，需满足生产自动化、管理数字化、安防智能化的需求。本方案针对新建厂房设计，涵盖综合布线、安防监控、网络通信、广播系统等子系统，通过标准化施工与智能化集成，实现高效、安全、可扩展的弱电环境。
一、系统规划与设计
1. 综合布线系统
设计原则：采用分层星型拓扑结构，支持千兆/万兆以太网传输，预留光纤到桌面（FTTD）接口。
实施要点：
水平布线采用六类非屏蔽双绞线（UTP），垂直干线采用多模光纤。
信息点按办公区3个/工位、生产区2个/设备配置，总计约1500个信息点。

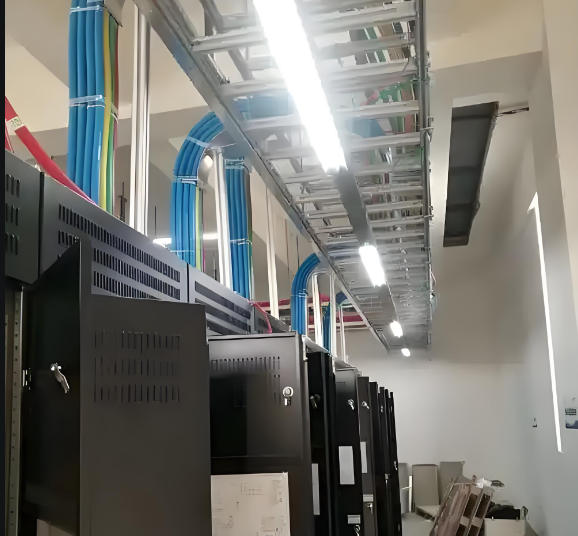

配线间设置于每层弱电井，采用19英寸标准机柜，配置光纤配线架和铜缆配线架。
2. 安防监控系统
前端设备：部署200万像素红外半球摄像机（办公区）和300万像素智能球机（生产区），支持人脸识别与行为分析。
存储方案：采用NVR网络视频录像机，存储周期30天，支持RAID 5冗余备份。
报警联动：与门禁系统集成，实现异常事件自动抓拍、弹窗报警。
3. 网络通信系统
核心层：部署双核心交换机，支持VLAN划分和QoS策略，带宽≥40Gbps。
接入层：采用PoE交换机，为IP电话、无线AP等设备供电。
无线覆盖：办公区部署802.11ac Wave2无线AP，生产区采用工业级防爆AP，支持无缝漫游。
4. 广播系统
分区设计：按办公区、生产区、仓储区划分6个广播分区，支持独立寻址。
功能实现：集成背景音乐、紧急广播、消防联动，采用数字IP广播系统，支持手机APP远程控制。
二、施工流程与质量控制
1. 施工流程

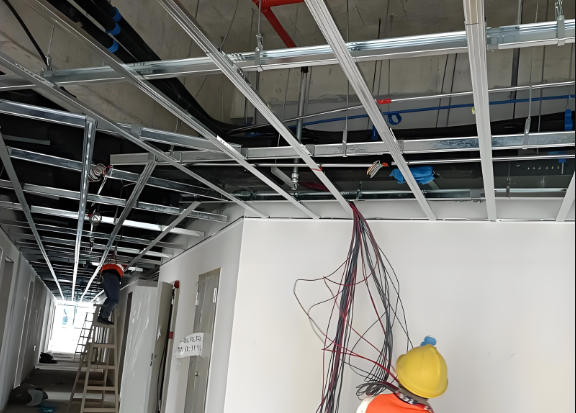

管线预埋：在土建阶段完成线管、桥架敷设，采用镀锌钢管和金属线槽，确保接地电阻≤1Ω。
设备安装：按“先主干后支线”原则，依次安装核心交换机、配线架、摄像机等设备。
系统调试：分阶段进行单机调试、系统联调，测试内容包括信号衰减、延迟、丢包率等指标。
2. 质量控制措施
材料验收：线缆、设备需提供出厂检验报告，现场抽检10%进行通断测试。
工艺标准：线缆弯曲半径≥6倍线径，光纤熔接损耗≤0.1dB，标签标识清晰规范。
隐蔽工程验收：管线敷设完成后，进行100%拍照存档，并形成验收报告。
三、安全与环保管理
1. 安全措施
高空作业：搭设脚手架或使用升降平台，操作人员需持证上岗，佩戴安全带、安全帽。
用电安全：临时用电采用TN-S系统，配电箱设置漏电保护器，每日巡检记录。
消防管理：施工现场配备灭火器、烟雾报警器，严禁吸烟，动火作业需办理审批手续。
2. 环保要求
噪声控制：切割、钻孔等作业安排在白天，噪声≤65dB（A）。
废弃物处理：线缆头、包装材料分类收集，交由有资质的单位回收处理。
节能设计：采用LED照明、智能照明控制系统，降低能耗30%以上。
四、进度计划与资源配置
1. 进度计划
总工期：90日历天，分三阶段实施：
第一阶段：管线预埋、桥架安装。
第二阶段：设备安装、系统布线。
第三阶段：系统调试、验收交付。
2. 资源配置
人力：组建15人施工团队，包括电工、技术员、安全员等，分两班作业。
设备：投入升降机2台、光纤熔接机3台、网络测试仪5台。
材料：提前30天采购线缆、设备，确保库存满足施工需求。
五、验收与售后服务
1. 验收标准
功能验收：系统需通过72小时连续运行测试，无故障报警。
性能验收：网络延迟≤50ms，监控画面分辨率≥1080P，广播音质清晰无杂音。
文档验收：提供竣工图纸、操作手册、保修卡等全套资料。
2. 售后服务
保修期：具体免费保修时间，终身维护。
响应时间：接到报修后，2小时内到达现场，24小时内解决问题。
定期巡检：每季度进行一次系统巡检，出具巡检报告。
六、成本预算
项目成本包含：综合布线、安防监控、网络设备、广播系统、施工费等
项目通过标准化设计、精细化施工和智能化集成，打造符合工业4.0标准的新厂房弱电系统。实施后，可提升生产效率20%、降低运维成本15%，为工厂数字化转型奠定坚实基础。
