智能大厦综合布线系统设计方案需遵循模块化、开放性原则，并兼顾安全性与可扩展性。以下为关键设计要点及技术实现路径：
一、设计原则
安全优先
优先考虑电力线、通信线路与暖通管道的安全间距，确保设备绝缘和接地防护。
标准化架构
采用六类非屏蔽/屏蔽双绞线、万兆多模光纤等国际标准传输介质，支持千兆/万兆以太网及未来技术升级。
弹性扩展
通过模块化配线架实现物理层灵活调整，满足15年内的网络扩容需求。
二、子系统设计
工作区子系统
配置六类RJ45信息插座，支持数据/语音互换
跳线长度≤5m，采用多股软铜芯线缆。
水平子系统
90m内采用六类UTP线缆，关键区域部署FTP屏蔽线
特殊场景（如机房）采用光纤到桌面方案。
主干子系统
数据主干：6/12芯万兆多模光缆
语音主干：3类大对数电缆
设置双路由冗余，通过弱电井垂直敷设。

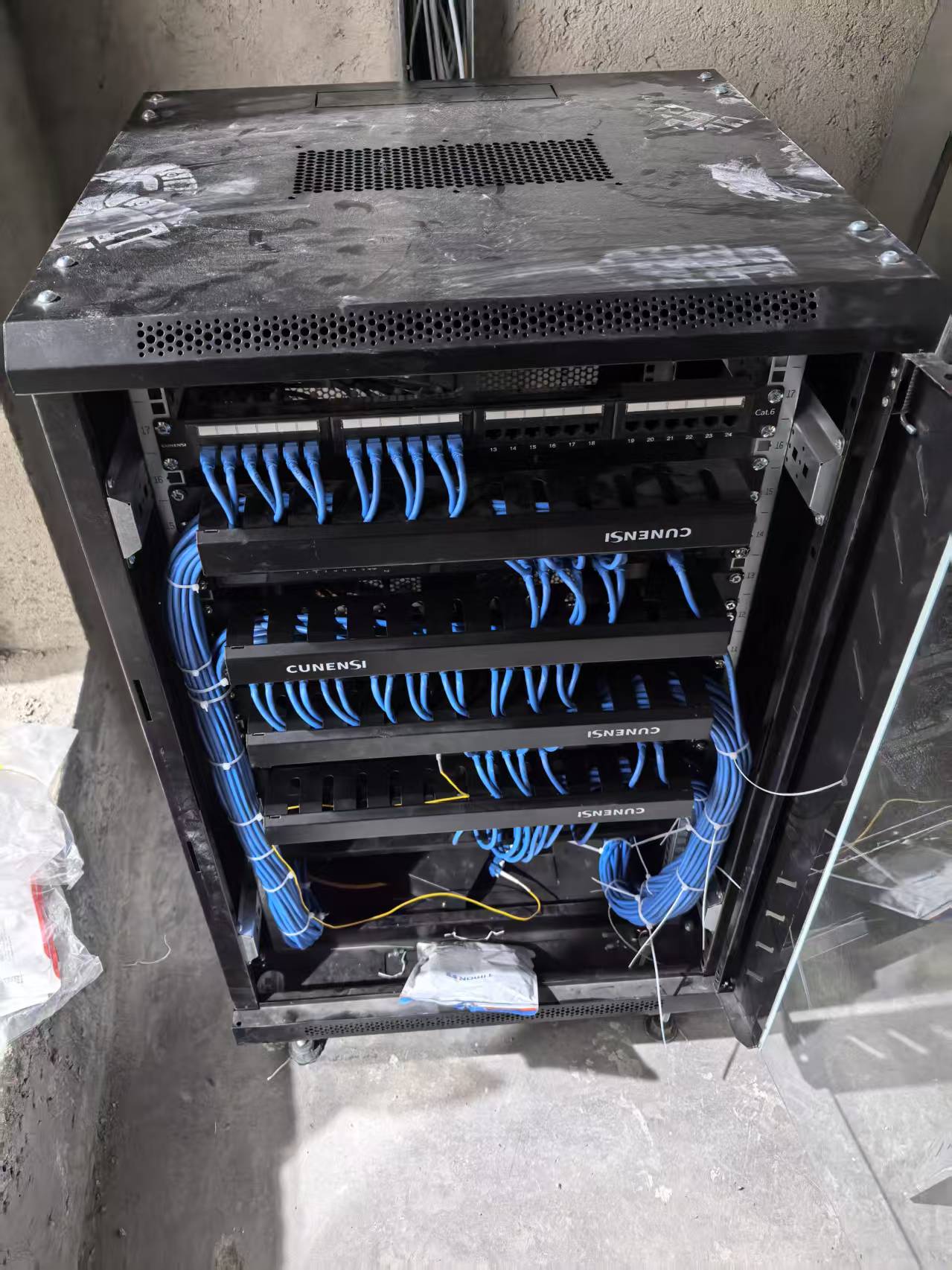

管理子系统
每层设置独立配线间（18个分配线间案例）
采用快接式配线架（数据）与110型配线架（语音）
配置智能电子配线系统实现物理层监控。
三、特殊区域设计
设备间
核心机房采用双层网络架构（单核心+双引擎）
配置光纤配线架与核心交换机直联。
安全隔离
划分办公网、智能专网、语音网三套物理隔离系统
通过防火墙实现跨网段受控访问。
四、施工规范
路由规划
强弱电桥架间距≥30cm，交叉部位作屏蔽处理
水平布线优先走吊顶金属线槽。
性能保障
全程链路衰减≤21dB（100MHz）
近端串扰余量≥6dB。
五、技术选型建议
类别 推荐配置 应用场景
水平线缆 六类UTP/FTP 常规办公区域
主干光缆 OM4万兆多模（850nm） 数据中心互联
配线设备 电子配线架+智能管理软件 核心机房
该方案通过分层设计实现物理隔离与逻辑互通，在安全基准上融合网络架构理念，同时参照子系统实施细节，可满足智能大厦对数据传输、语音通信、楼宇自控等多元化需求。
